预制舱舱体及成套
概述General description
为进一步深化智能变电站技术，统一建设标准，提升工程建设质量、安全、效率，国家电网公司开展标准配送式智能变电站建设，提出“标准化设计、工厂化加工机械化
施工、装配式建设”的技术原则，这是建设“高等电网”，的重要措施，是标准化建设的深化，这不仅能够有效的缩短工期，提高工程质量，降低施工周期成本，而且更利于环保，提高智能变电站效率，提高电网建设能力，使变电的建设走向科技含量高、资源消耗低、环境污染少、精细化建造的道路。

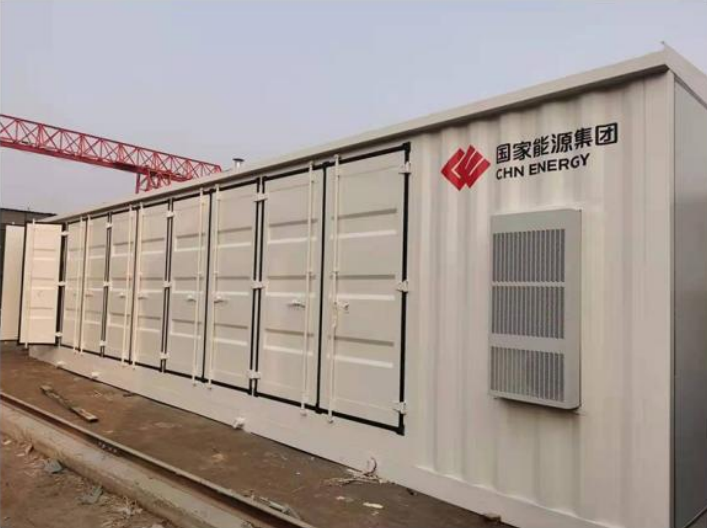

预制舱舱体的结构
预制舱舱体的内部空间和结构，舱体内部由二次设备、空调、照明、消防、安防、图像等设备构成，同时还需要满足设备运行和检修人员的工作要求，需对舱体内部进行检修，装修材料选用防火防水材料，可在装修材料和舱壁之间添加隔热材料，阻隔阳光照射保障箱体隔热功能，舱内的照明空调可根据需求选择不同的实现方式，为了有效的节约，舱内安装工业空调和排风系统，可实时调整舱内的运行环境;由于目前都采用无人值守方式，舱内还须安装安防、图像、图像监控、火灾报警系统;接线布置可根据设备的正常运行适当布置。
预制舱式GIS组合电器及预制舱式变电站。预制舱式GIS组合电器包括预制箱体、进出线间隔和分段测保间隔，进出线间隔包括进线间隔和主变间隔;进线间隔包括进线电缆终端、隔离开关一、隔离开关二、互感器一和断路器一;主变间隔包括出线电缆终端和隔离开关三;分段测保间隔包括一个母联分段间隔和两个测保间隔，母联分段间隔包括断路器二、互感器二和两个隔离开关四，测保间隔包括连接在一起的互感器三和隔离开关五;相邻两组进出线间隔之间设置有分段测保间隔，进出线间隔、分段测保间隔和母线形成线状结构，进出线间隔、分段测保间隔和母线位于预制箱体中。预制式二次组合设备舱由舱体、二次设备、空调、照明、消防、安防、图像等设备构成，舱内所有设备均在工厂内完成相关接线及调试工作，并作为1个整体或2～3个单体运输至现场。
